Микроскоп МИКТРОН-10-HDI с компьютером
Заказать
Обратный звонок
(Пока оценок нет)
Загрузка...Микроскоп инвертированной схемы, со встроенной цифровой камерой и моторизованным зум- объективом обеспечивает запись, хранение, обработку и измерение геометрии изображений на встроенном промышленном компьютере. Осветительная схема модульная, имеет пять каналов освещения.
Контроль качества изготовления полупроводниковых компонентов, печатного монтажа, фотолитографии.
Сенсор

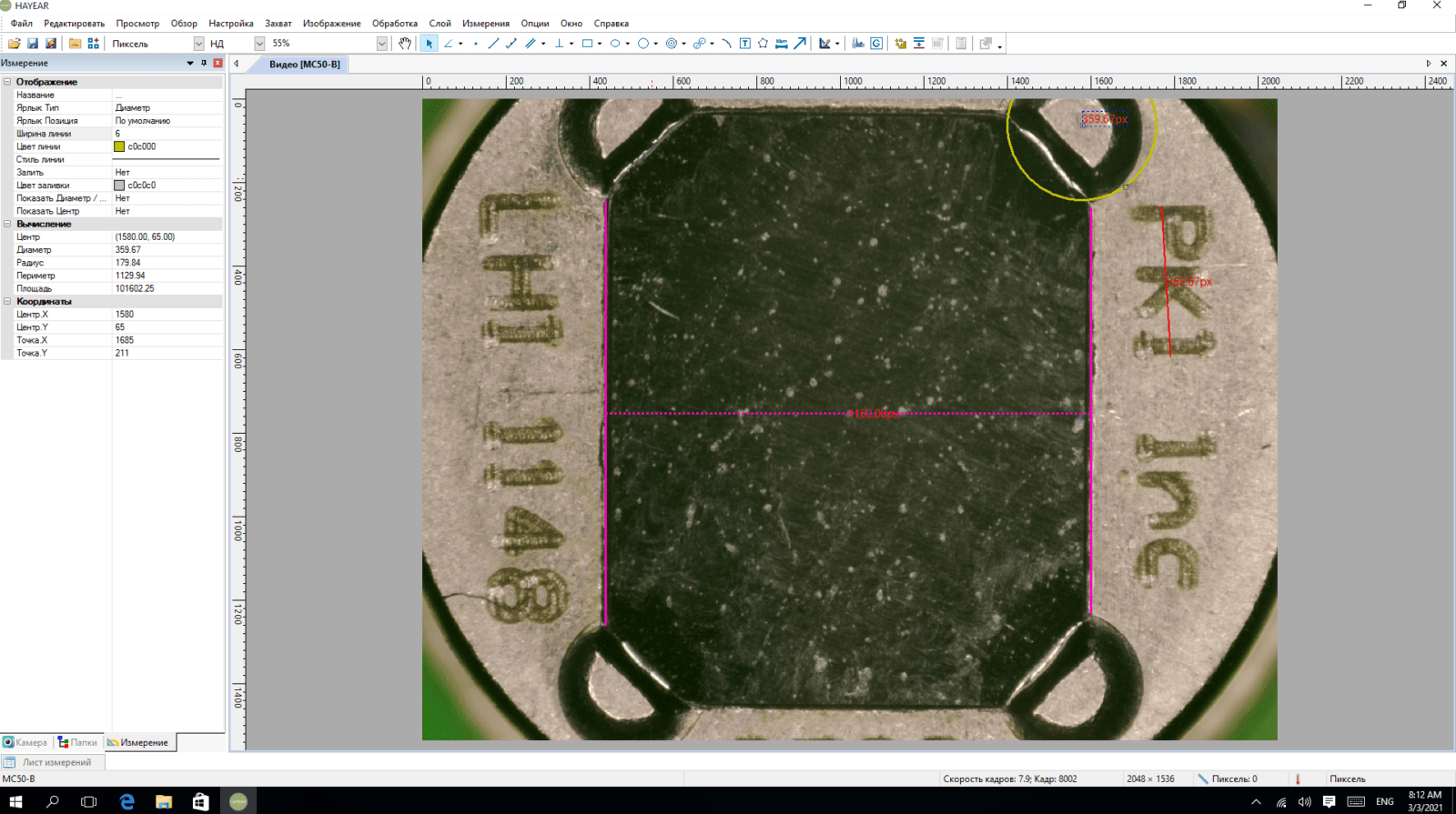

Измерение и документирование размеров деталей, углов, расстояний, отклонения формы от заданной в предварительно записанных шаблонах.
Компьютерный моноблок с сенсорным экраном высокого разрешения — используется как устройство отображения и хранения изибражений;
Микроскоп имеет Wi-Fi доступ , связь с локальной сетью Ethernet, а также Internet, с другими устройствами;
Энкодеры с плавной и ступенчатой функциями регулировки увеличения и фокусировки;

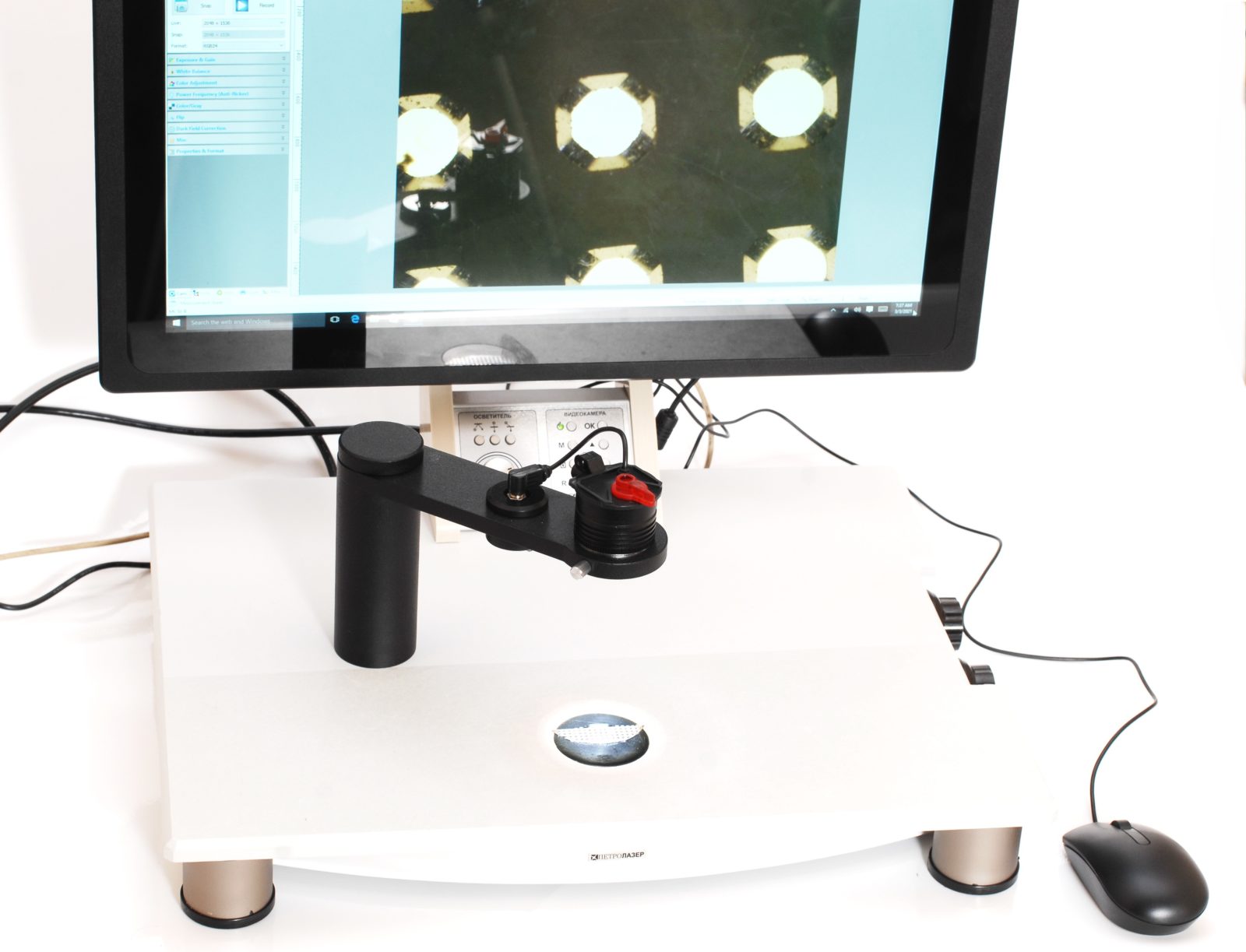

Общий вид, перфорированная пластина — кремний на предметном столе
Пять вариантов освещения — светодиодные осветители с увеличенным ресурсом и различной цветовой температурой;
Осветитель с синим источником света в полтора раза повышает разрешающую способность микроскопа по сравнению с обычным белым светом,
Косое освещение для выявления рельефа;

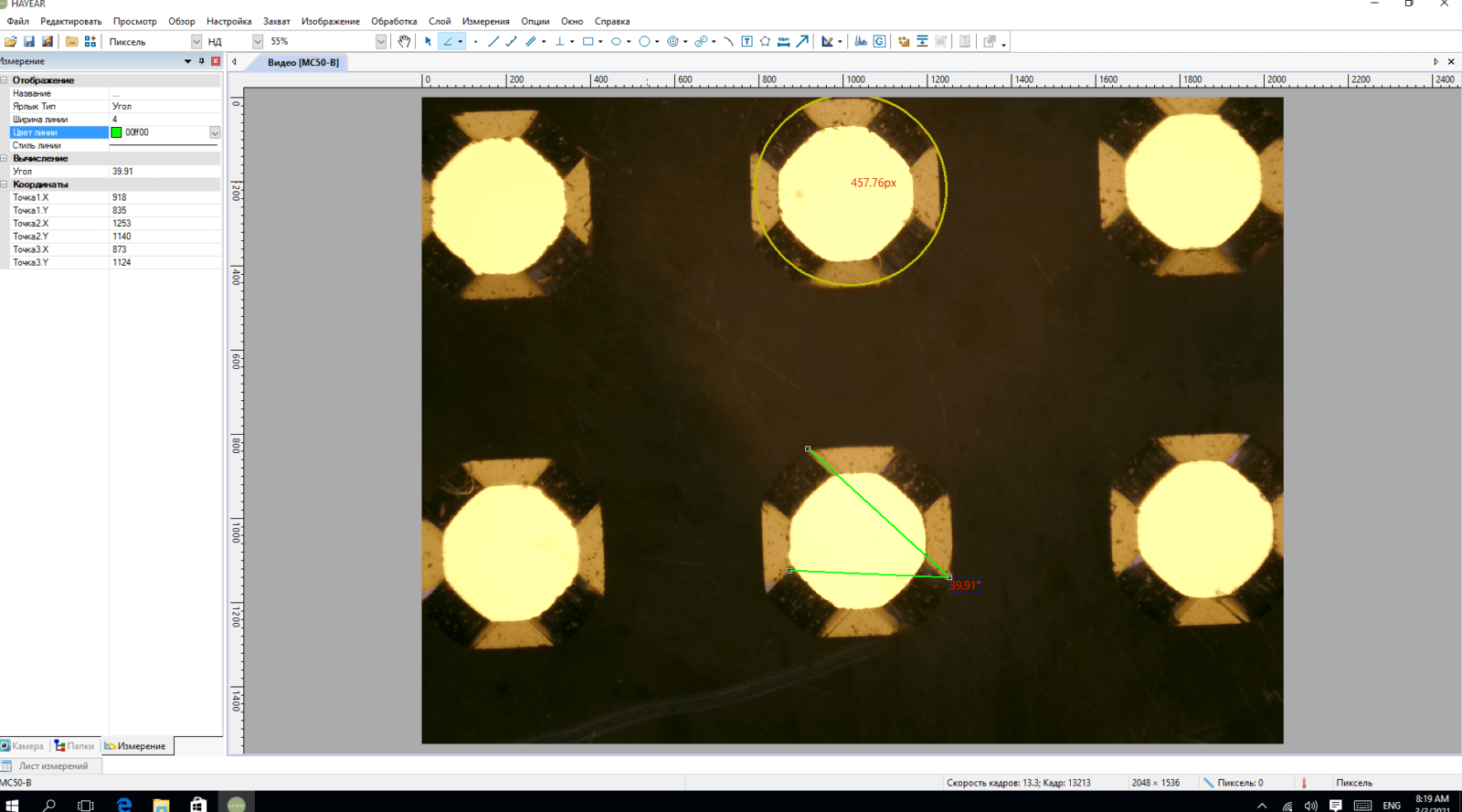

Оператор измеряет образцы на сенсорном экране или компьютерной мышью с клавиатурой;
Изображения выводятся на моноблочный промышленный компьютер с монитором диагональю 21 дюйм, высокого разрешения, с антибликовым покрытием;
Полностью металлическая конструкция шасси и корпуса;
Предметный стол минимальной высоты (80 мм), зуммирование, широкий диапазон коэффициентов увеличения;
Возможно дооборудование вторым видео- каналом для отображения деталей с двух сторон одновременно, например для контроля соосности отверстий.
| Разрешение видеокамеры | 1920 х 1080 |
|---|---|
| Минимальный коэффициент увеличения, не более | 20 |
| Максимальный коэффициент оптического увеличения, не менее | 200 Х |
| Максимальный коэффициент цифрового увеличения, не менее | 660Х |
| Размер экрана (диагональ), мм | 450 |
| Возможность записи изображения | на встроенный жесткий диск или CD карту |
| Регулировка яркости освещения | да, пять каналов |
| Длина волны дополнительного осветителя, нм | 480; 530 нм |
| Электропитание | 220В/50 Гц |
| Энергопотребление, не более, Вт | 50 |
| Габаритные размеры, мм | 520x400x560 |
| Масса, не более, кг | 12 |
HDI это расшифровывается как High Definition Intellectual , или интеллектуальный микроскоп высокого разрешения.
Миктрон-10 HDI отлично подходит для контроля и измерения деталей после механической обработки, изогнутых и перфорированных деталей, деталей полученных литьем, шестерней, деталей двигателей внутреннего сгорания, миниатюрных медицинских инструментов, прецизионного режущего инструмента, шаблонов .
